Дюралайт – это шланг из поливинилхлорида прямоугольного или круглого свечения, внутри которого находятся лампочки накаливания или светодиодные чипы, соединённые проводами. Его применяют для создания привлекающих внимание вывесок в магазинах, в качестве украшения на улицах города.

Если сравнивать с ламповыми аналогами, светодиодный дюралайт имеет ряд преимуществ. Например экономичность. Диодам требуется в 6-8 раз меньше энергии для работы. Существует несколько разновидностей диодных трубок из ПВХ, но все они подключаются по одному принципу.

Что такое светодиодный дюралайт

Дюралайтом называется декоративный сгибающийся кабель со светодиодными чипами DIP или SMD внутри. Он не протекает, герметичный и прочный. Бывает плоским и круглого сечения. Устаревшая версия шнура производилась с лампами накаливания. Дюралайт делают из термопластичного полимера.

Особенности светодиодного дюралайта

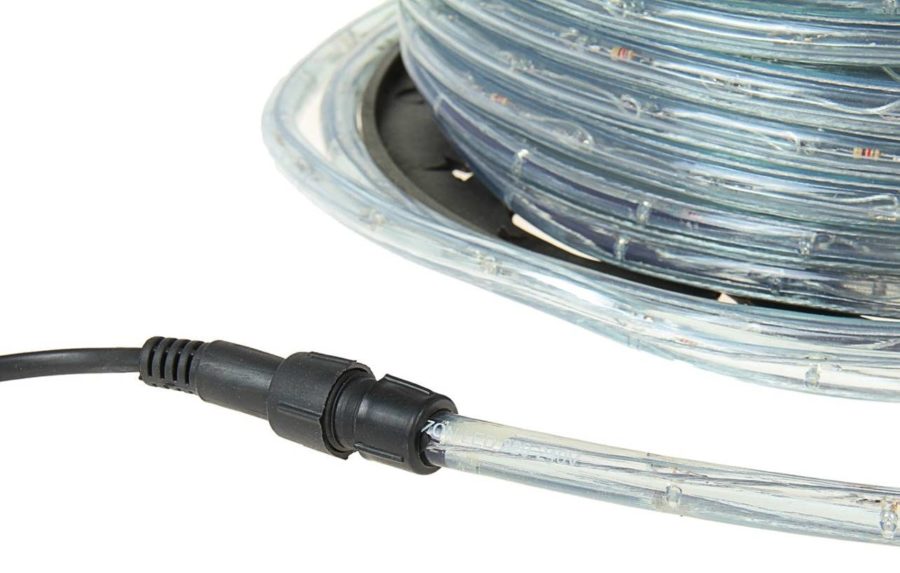

Круглый дюралайт.

Диоды объединены в подключенные параллельно группы. Если кабель длинный, его можно разрезать на части. Обычно длина не превышает 4 м. Место, где можно сделать надрез обозначено специальной риской. Отрезанные части можно сгибать или соединять между собой в зависимости от цели. Таким образом можно получить простые фигуры, например, в виде квадрата, или более сложные. Кабель бывает многоцветным и одноцветным.

Сфера применения

Главные направления, где используется дюралайт, это маркетинг и сфера развлечений. Благодаря стойкости к перепадам температуры, гибкости и водонепроницаемости кабель считается идеальным вариантом для оформления экстерьера. Из него изготавливают вывески для магазинов, создают привлекающие внимание стенды при проведении акций, украшают фасады зданий и витрины.

Особенности светодиодного дюралайта

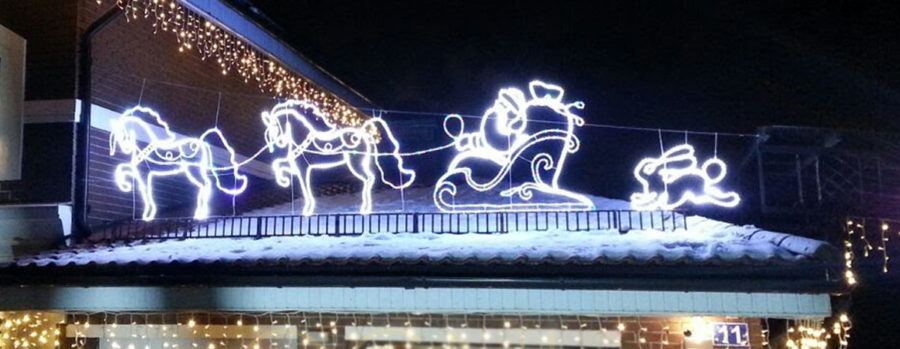

Пример использования дюралайта.

Диодный шланг часто покупают на новогодние праздники для создания тематических украшений. В домах из него делают интерьерные подвески. Кабель хорошо смотрится на сценах, ступеньках и перилах. В последние годы используют более безопасные и экономичные варианты светодиодных лент.

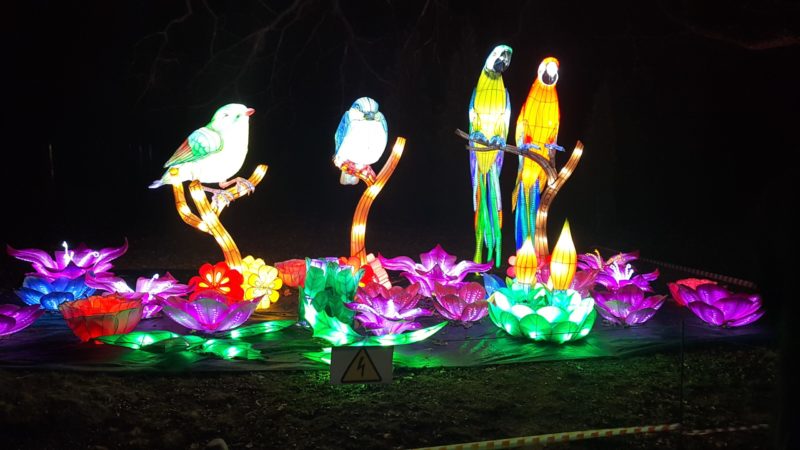

Фото работ из дюралайта, сделанных мастерами светотехники

Особенности светодиодного дюралайта

Особенности светодиодного дюралайта

Особенности светодиодного дюралайта

Особенности светодиодного дюралайта

Особенности светодиодного дюралайта

Особенности светодиодного дюралайта

Особенности светодиодного дюралайта

Особенности светодиодного дюралайта

Технические показатели

Свойства и показатели дюралайта определяются характеристиками оболочки из поливинилхлорида и светодиодными чипами. Материал не пропускает воду внутрь шланга. Также благодаря ПВХ кабель устойчив к механическим повреждениям, вибрациям и давлению. За счет светодиодов он прослужит в несколько раз дольше, чем аналог с лампами накаливания.

Технические показатели:

  • тип светодиодов – SMD или DIP;
  • диаметр кабеля – 16 мм, 13 мм, 10,5 х 12,5 мм, 13,5 х 15,5 мм;
  • сечение – прямоугольное или круглое;
  • в зависимости от модели модуль нарезки – 1 м, 4 м, 3,33 м, 2 м;
  • цвета – синий, зеленый, оранжевый, RGB, желто-зеленый, белый, желтый;
  • цепь – 5-ти, 4-х, 3-х и 2-х жильная независимо от сечения;
  • потребляемая мощность – от 1,5 до 3 Вт на 1 метр кабеля;
  • количество диодов – 144,36 и 72 на 1 метр;
  • рекомендуемая температура для эксплуатации – от +5C° до + 60C°;
  • напряжение – 240 вольт;
  • срок службы – до 50 000 часов.

Разновидности дюралайта

Наиболее популярен круглый кабель, когда свет распределяется равномерно по окружности. Плоские пользуются меньшей популярностью, так как свечение направляется только в заданную сторону.

Особенности светодиодного дюралайта

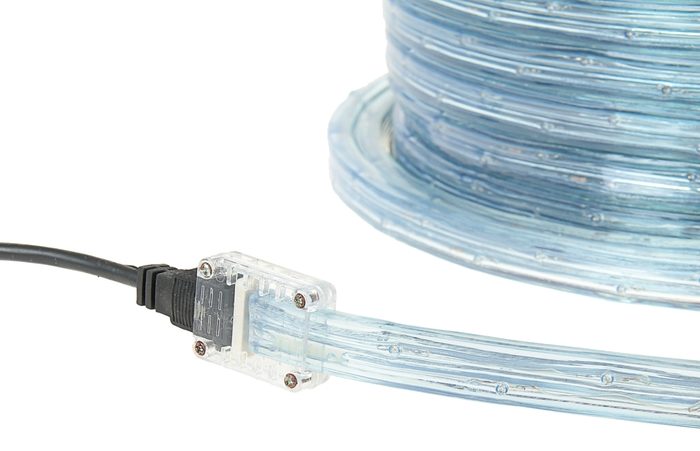

Плоский дюралайт.

Визуально этот вид можно сравнить со светодиодной лентой в силиконовой оболочке. Но дюралайт прочен и более гибкий. Любые разновидности шланга подключаются к сети 220 вольт, либо с использованием кабеля-выпрямителя, при покупке он входит в комплект. Когда нужен контроллер, его покупают отдельно.

Особенности светодиодного дюралайта

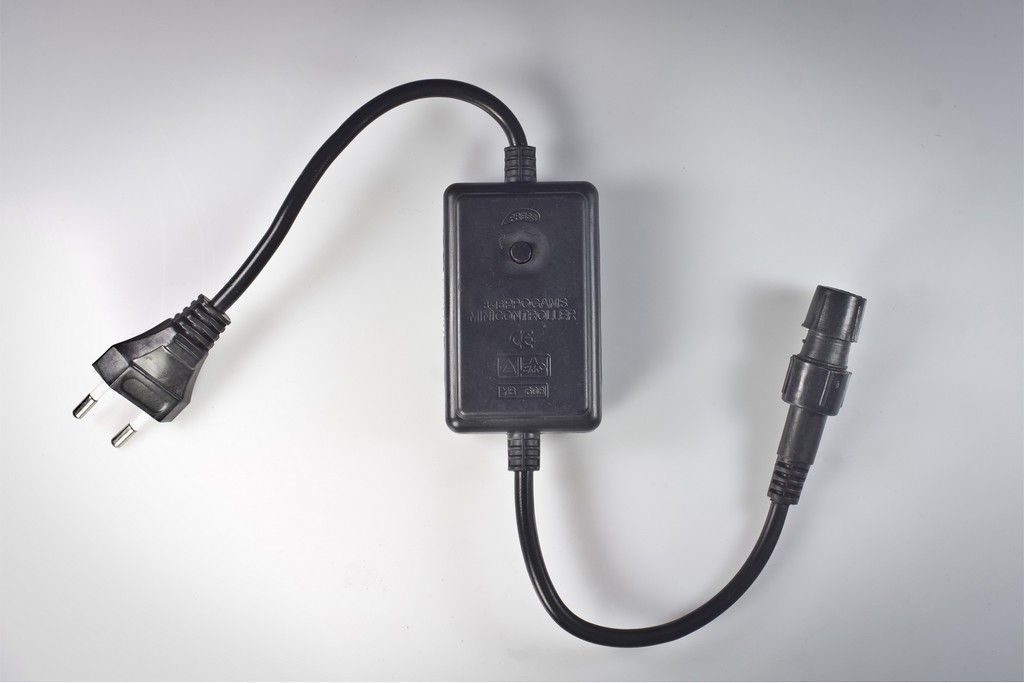

Контроллер.

При подключении  дюралайта к сети 220 вольт диоды будут светить на полную мощность беспрерывно. Такой режим свечения называется Fixing. Если применяется выпрямитель, есть возможность самостоятельно задать световой сценарий:

  • multichasing – объединяет режимы flash и chasing;
  • chasing – яркость будет меняться по заданным алгоритмам;
  • flash – диоды включаются поочередно разными группами;
  • chameleon – изменение цветов свечения.
Особенности светодиодного дюралайта

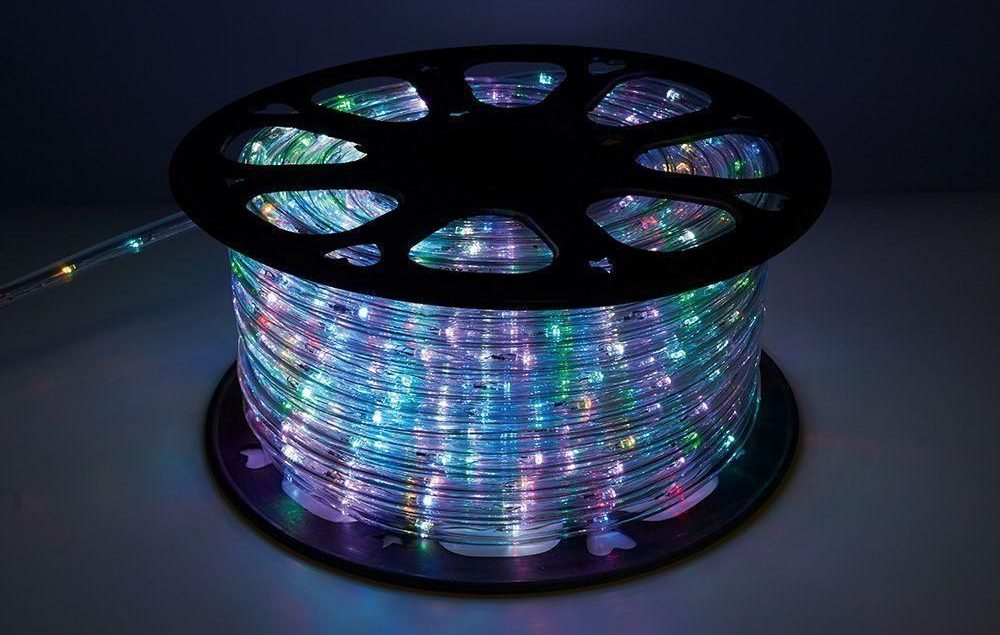

Дюралайт «Хамелеон».

Наличие режимов зависит от функциональности контроллера и разновидности дюралайта. Для реализации режима multichasing со сменой цветов необходимо наличие RGB-светодиодов, а в местах для надреза должно находиться не меньше 3-х контактов для подключения.

Как правильно подключить

Дюралайт нельзя подключать напрямую в розетку на 220 вольт. Понадобится контроллер или адаптер, который продается в комплекте со шнуром. Если нужны разные режимы, понадобится контроллер.

Особенности светодиодного дюралайта
Подключение по схемам chasing и multichasing.

Адаптер состоит из переходной муфты и выпрямителя. Этот простой вариант используется только при режиме Fixing, постоянного свечения без мерцания.

Адаптер – это диодный мост, необходимый для преобразования сетевого напряжения частотой 50 Гц в пульсирующее напряжение 100 Гц.

Чтобы диоды мигали, нужен контроллер. Его подбирают в зависимости от мощности и количества каналов. Последнее должно совпасть с числом жил в шнуре. Включение производится по правилам:

  • кабель следует разбирать, только если он отключен, а разрезать по специальным меткам;
  • конструкция должна находиться как можно дальше от детей и животных;
  • перед монтажом убедитесь что дюралайт сухой;
  • чтобы проверить работоспособность, шнур подключать через адаптер к сети;
  • на места соединений следует надеть термоусадочную трубку;
  • места соединений не должны находиться под механическим давлением;
  • для обеспечения достаточного теплообмена кабель нельзя накрывать металлическими или другими предметами.
Особенности светодиодного дюралайта
Адаптер.

Рекомендации по работе с дюралайтом

Перед использованием светодиодного кабеля изучите правила:

  • во включенном состоянии монтаж запрещен. Подключение к сети допускается только после правильной установки;
  • включать в сеть дюралайт, который намотан на катушку запрещено, так как это может привести к перегреву;
  • места соединений не должны подвергаться механическому воздействию;
  • в процессе монтажа убедитесь, что соединения не повреждены и чистые;
  • в месте, где установлен дюралайт, должна быть хорошая вентиляция;
  • если кабель соединялся несколько раз, каждый из отрезков должен иметь одинаковые характеристики.

Рекомендуем к просмотру: Монтаж светодиодной трубки, как сохранять равные расстояния между витками.

Также необходимо знать, как правильно разрезать дюралайт. Если это круглый шланг, его можно резать на разные по длине куски, но в тех местах, где есть специальное обозначение в виде ножниц. Если не соблюдать правило, кабель перестанет работать.

Перед тем, как делать надрез, шнур следует провернуть вдоль оси до момента, пока не будут видны 2-3 мм контактов с обеих сторон. После надреза внутри не должны оставаться куски проводки, так как это спровоцирует короткое замыкание.

Плюсы и минусы светодиодного дюралайта

К плюсам дюралайта относят следующее:
надежность;
продолжительный срок службы;
диапазон рабочей температуры от - 40C° до + 60 C°;
экономичность в потреблении энергии;
гибкость и водонепроницаемость.
Минусы:
если в момент подключения не будут учтены мельчайшие детали, шланг перегорит или не включится;
необходимость тратить средства на дополнительное оборудование;
сложность в монтаже для новичка.

Чем отличается светодиодный дюралайт от лампового

Ламповый дюралайт это предшественник диодного. Он имеет худшие эксплуатационные характеристики. Светодиодный кабель потребляет практически в 10 раз меньше, чем ламповый аналог. Также существенная разница состоит в коэффициенте теплоотдачи и ограничении диапазона рабочей температуры.

Особенности светодиодного дюралайта
Светодиодная лента на 220 В  в ПВХ-изоляции.

Говоря о сроке службы, шнур со светодиодами при корректной работе без перепадов напряжения в сети способен проработать от 30 000 до 50 000 часов.

Заключение

Дюралайт следует покупать только под определённые цели. Его нецелесообразно использовать в качестве подсветки, как светодиодные ленты. Также следует внимательно изучить особенности эксплуатации и схему подключения, так как мелкие недочёты могут спровоцировать короткое замыкание или перегрев светодиодов.
